鋼制垃圾桶廠家折彎工藝圖的制作要點
2017-11-07 11:09:52
欣方圳-垃圾桶生產廠家

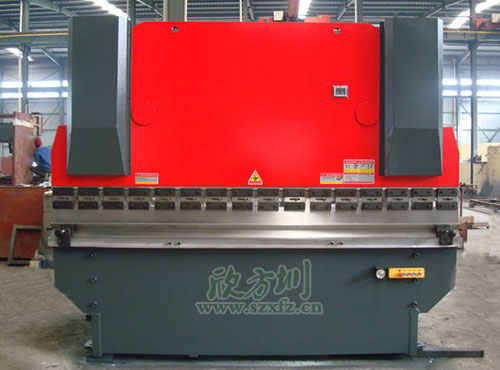

折彎是鋼制垃圾桶、不銹鋼垃圾桶在生產制造中最重要的一個環節，折彎品質的好壞直接會影響到后道工序的制作和整個垃圾桶產品的品質。折彎方法的合理性直接會影響到加工成本。所以我們在制作折彎工藝圖時必須確定出合理的加工工藝以及制定出正確的折彎工藝文件(圖片式SOP/SIP),以方便現場作業。
.jpg)
1.依據所制件的材質、料厚、總長度與公差要求，判定我司現有設備、模制具是否有能力加工，是否需要開模。

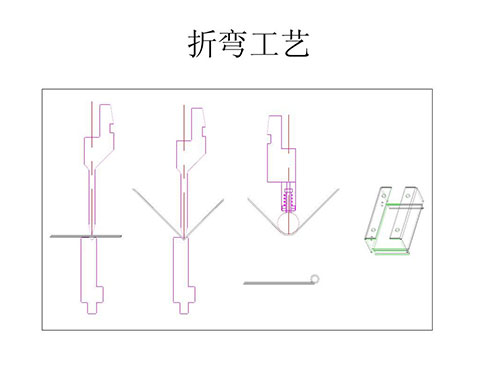

2.依據所制件的折彎形狀與尺寸，確定加工的方式(折彎或開模)
.jpg)
1) 現有模具是否可以折彎，如不能可以根據鋼制垃圾桶產品的實際裝配關系，與客戶聯系將料件分解為幾個零件，分別加工后再組合在一起。如因其它原因不能作分解則開模制作。
2) 模具選定后，定出最佳(更換模具與搬運料件次數最少,操作時最安全)的折彎順序。
3)對于不能使用標準下模折彎的小邊，可以在展開計算過程中適當加大展開尺寸，也可以在不影響產品功能前提下取得客戶同意后加大折邊尺寸。
3. 制件上有壓鉚、凸包、撕裂等與折彎有沖突的情況時，必須指明合理的加工工序。
4. 制件上存在孔位靠折邊過近的情況時（也就是說折彎后會導致孔變形）可以先開小孔待折彎后再擴孔至標準孔徑。
5.根據實際裝配關系，在零件圖折彎尺寸上標識出公差。
6.在制定SOP時要明確指出使用的機床與模具,表示出每折一刀的折彎形狀與尺寸,指出需要保證的重點尺寸,定出折痕等級要求,圖上需保護的地方要重點標識清楚。
